涂层颜色选择

涂层颜色选择

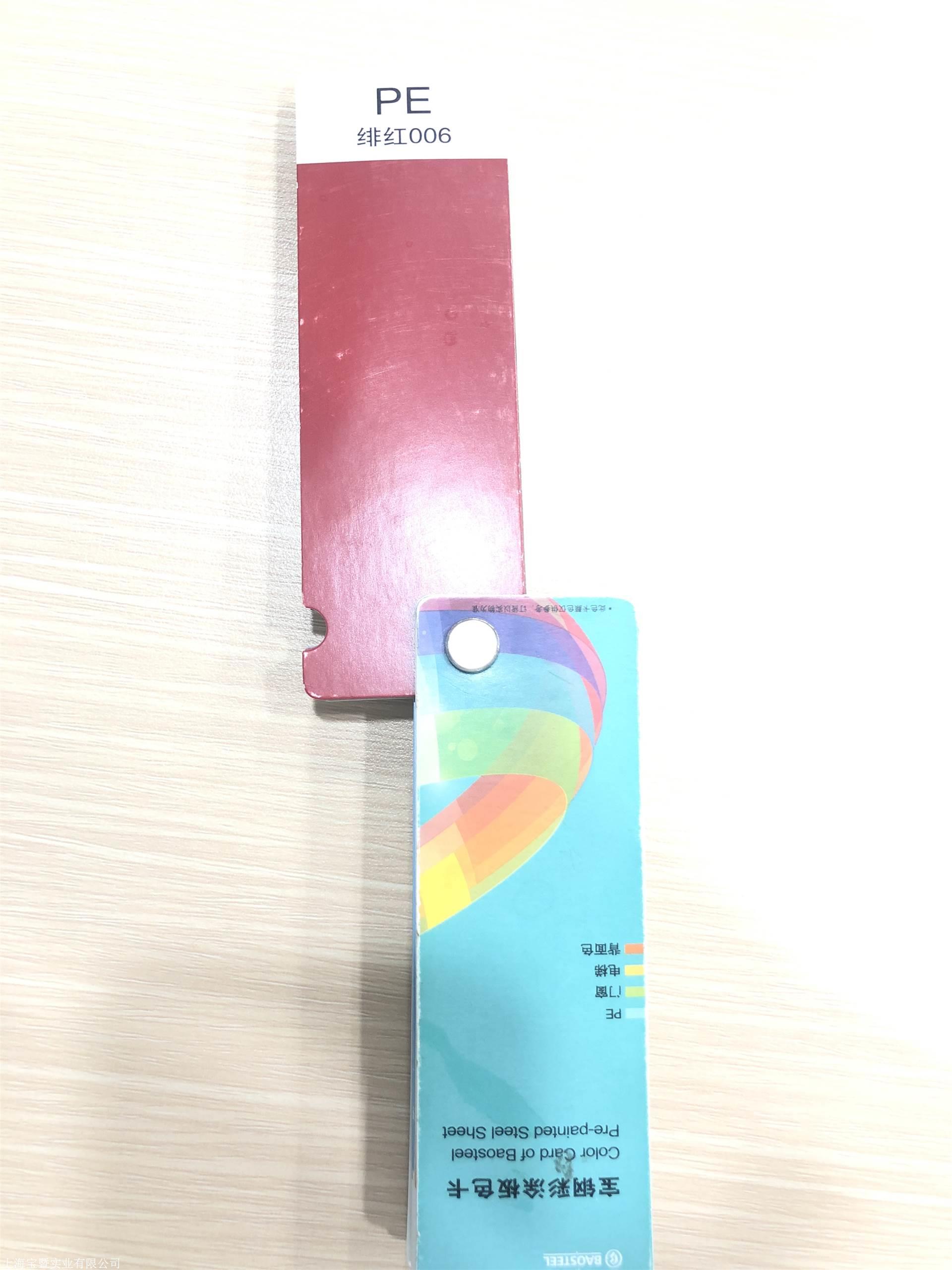

对颜色的选择主要是考虑与周围环境的匹配和业主的爱好，但从使用技术角度讲浅颜色涂料的颜料选择余地大，可选择耐久性优越的无机涂料（如钛白粉等），而且涂料的热反射能力强（反射系数达到深色涂料的一倍）夏季涂层本身的温度相对就低，这对涂层寿命延长是有益的。另外，即使涂层变色或粉化，浅颜色涂膜变化后与原颜色的反差小，对外观的影响就不大。而深颜色（尤其是比较鲜艳的颜色）采用有机颜色的居多，遇紫外线照射容易褪色，最短的3个月就变颜色。

据相关试验资料表明，在夏季中午外界温度最高时，白色表面比蓝色表面温度低10度，比黑色表面低19度。不同颜色对太阳光的反射能力是不同的。下表列出不同颜色的反射能力

对于彩色涂层钢板来说，通常涂层和钢板的受热膨胀率不同，尤其是金属基板和有机涂层的线膨胀系数差别较大，当环境温度发生变化时，基板和涂层结合界面就会发生膨胀或收缩应力，如果不能适当释放就会发生涂层龟裂。

宝钢在海南做过同一涂料品种，同一涂料供应商，不同颜色的8年暴晒试验，结果也证实了浅颜色涂料变色小。 下表为不同颜色暴晒试验比对

另外，在这里要说明两点目前国内市场上的选择误区： 其一就是国内目前存在大量白色底漆。采用白色底漆的目的就是可以减少面漆的厚度，因为正常建筑用耐腐蚀底漆是黄绿色的（因此有铬酸锶颜料），必须有足够的面漆厚度才能有好的遮盖力。这样，对耐腐蚀性是很危险的，首先底漆耐腐蚀性差，再者面漆大大减薄，不足10微米。这样的彩涂钢板看上去光鲜，用不了两年就会在不同地方产生腐蚀（切口、折弯加工处、膜下等）。

其二就是建筑工程用彩涂钢板同一工程采用不同厂商、不同批次的彩涂钢板，在施工中看似颜色一致，但经过几年的太阳光照射后，不同涂层不同厂商的颜色变化趋势不同，导致产生严重的色差，这样的例子实在太多了。即使同一供应商的产品，也强烈建议同一工程一次订货，因为不同批号有可能采用不同涂料供应商的产品，增加了色差产生的可能性。
