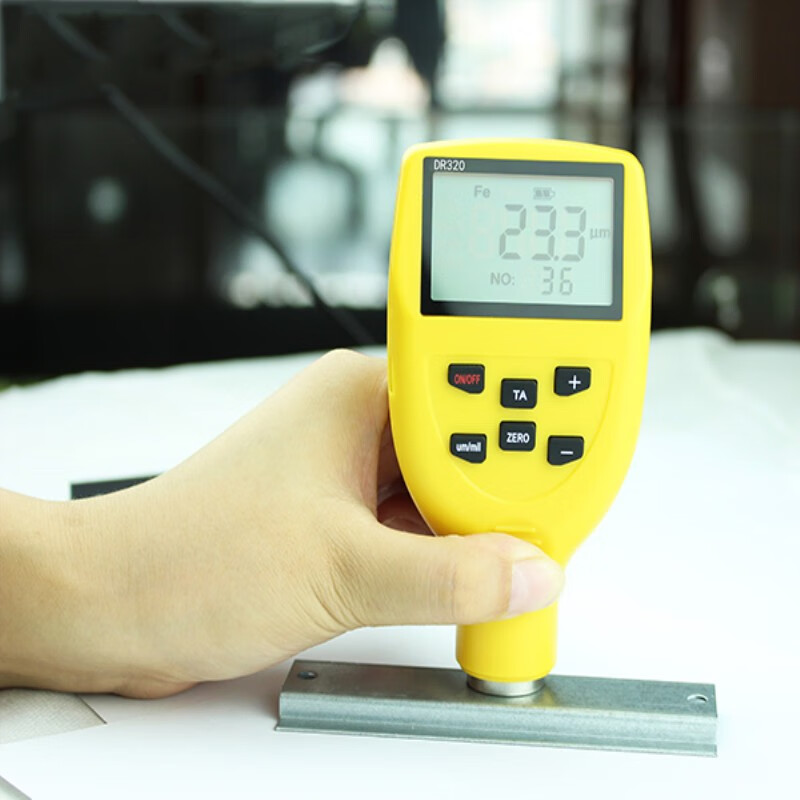

涂层厚度选择
从微观上讲、涂层是多空的组织。空气中的水、腐蚀介质（氯离子等）就会通过涂层的薄弱部分侵入，造成膜下腐蚀，进而涂层起泡并剥落。另外，即使同样涂层厚度，二次涂层要比一次涂层致密。根据国外报道和相关腐蚀试验结果，正面涂层20μm以上才能有效的防止腐蚀介质的侵入，由于底漆和面漆的防腐蚀机理不同，不仅要规定总膜厚，还有分别要求底漆（》5μm）和面漆（》15μm）的厚度，只有这样，才能保证彩涂钢板不同部位的耐蚀性是均衡的。
PVDF类产品要求的涂膜更厚。因为要提供更长的使用年限保证。对背面涂层的要求视用途而定，夹芯板只要求有一层可粘结的底漆。而成型钢板由于室内腐蚀环境因此也要求涂两层。厚度至少10μm以上。
宝钢对应涂层结构
涂层结构类型
2/1：【环氧白】上表面涂二次，下表面涂一次，烘烤二次，背面涂敷环氧，背面涂层厚度≥5微米。
2/1M:【新白】上下表面各涂二次，烘烤二次，背面涂敷硅改环氧，背面涂层厚度≥8微米。
2/2：【云白】上下表面各涂二次，烘烤二次，背面涂敷聚酯，背面涂层厚度≥12微米。
不同涂层结构的用途：
2/1： 背面漆具有优良的粘结性，主要应用于夹芯板；
2/1M：背面漆的耐蚀性较好，具有良好的粘结性，适用与单层压型板和夹芯板。
2/2： 背面漆的耐蚀性良好，用于单层压型板，但其粘结性不良，不宜用于夹芯板。
一般彩涂板的涂层分两层：底漆、面漆。底漆一般使用环氧树脂（EP）、聚氨酯（PU）；面漆一般使用聚酯树脂(PE）、硅改性聚酯树脂（SMP）、高耐久性聚酯树脂(HDP）、聚偏二氟乙烯树脂（PVDF）等。
